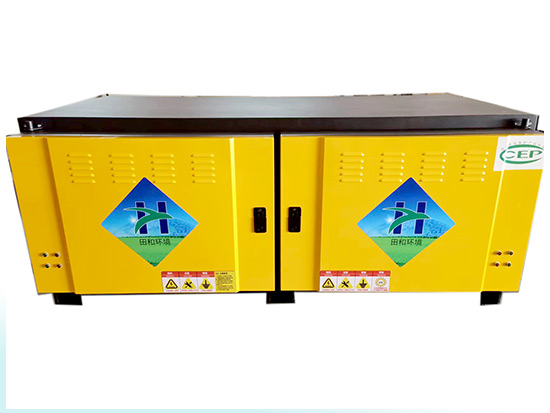

靜電油煙凈化器
發布日期:2022-10-18
北京市油煙排放地方標準(DB11/1488-2018)要求的餐飲油煙排放指標
適用于北京市地方標準的油煙凈化器的電場使用雙區式電場的結構,,使靜電場能勻地達到較大的平均電場強度,大大的增加了電場凈化面積,,使電場與油煙粒子結合作用的時間更長,,從而決定了設備具有嗯高的除油煙效率。油煙凈化器電場模塊化設計,可按風量大小拼裝成型,,雙區式的電場鋼性好,、便于拆裝、不會變形,,清洗,、維護方便等特點。油煙凈化器運行時噪音小,,阻力小,,運行成本很低。油煙凈化器安全系數高,,更好地高壓連接設計,,開門時電場會自動斷電;另外,,油煙凈化器的電源是采用新技術的直流迭加脈沖電源,,雙電流形式使油煙更容易被電離、吸附,。電源在保證凈化器凈化效果的同時,,還具有自動的過載、過壓,、斷路,、開路保護,使用更安全,、更放心,。進出風口可隨意互換,方便現場安裝需要,。油煙凈化器凈化效率高,,經檢測,油煙凈化率高于95%,,并能去除大部分氣味,。適用于低空排放。
設備特點:
1,、安全系數高,,更好的高壓連接設計,開門時電場會自動斷電,,保證運行的安全,。
2、電源采用新科技的直流迭加脈沖電源,,雙電流形式使油煙更容易被電離,、吸附。
3、電源在保證凈化器凈化效果的同時,,還具有自動的過載,、過壓、斷路,、開路保護,,使用更安全,更放心,。
4,、電廠模塊化設計,可按風量大小拼裝成型,,便于拆卸,、清洗,維護方便,。
5,、先進嚴謹?shù)碾妶鲈O(shè)計理念,使靜電場能均勻地達到較大的平均電場強度,,大大地增加了電場凈化效率,。
6、精密的流體力學設計使電場與油煙粒子結合作用的時間更長,,從而決定了設備具有很高的除油煙效率,。
序號 | 型號 | 處理風量(m3/h) | 序號 | 型號 | 處理風量(m3/h) |
1 | JH-DK-4 | 4000 | 9 | JH-DK-30 | 30000 |
2 | JH-DK-6 | 6000 | 10 | JH-DK-36 | 36000 |
3 | JH-DK-8 | 8000 | 11 | JH-DK-40 | 40000 |
4 | JH-DK-10 | 12000 | 12 | JH-DK50 | 50000 |
5 | JH-DK-12 | 12000 | 13 | JH-DK-60 | 60000 |
6 | JH-DK-16 | 16000 | 14 | JH-DK-70 | 70000 |
7 | JH-DK-20 | 20000 | 15 | JH-DK-80 | 80000 |
8 | JH-DK-25 | 25000 | 15 | JH-DK-90 | 90000 |
凈化器主機選型原則
1.根據燃灶個數選型:單個灶眼需要配置風量為4000m3/h,設備總需求風量=灶眼數×4000m3/h,,根據總風量需求數值選擇設備風量類型
2.根據客戶需求及凈化后殘留數值要求選擇凈化設備型號及風量
3.根據集煙罩投影面積選型,,凈化器主機風量=集煙罩投影面積m2數值(長*寬)*4000風量
風機選型
1.總計風道全網阻力,風道全網阻力包括局部節點阻力及直程阻力
A節點阻力包括風道變徑,、進出風口,、彎頭等阻力,B直程阻力為風道直管阻力
2.根據整個風道全網阻力,,加上凈化器內部阻力,,再加20%的安全系數即為需求風機型號風量所克服阻力。
注:風機風量應大于設備處理風量但小于設備處理風量的140%
3.同等技術參數條件下的風機(風壓,、風量,、能耗等級),選擇噪聲級別低的風機可以大大減小噪音
4.在選擇風機時,,以三相四線制為理想選擇,,如用戶無三相四線制電源,則在風機和設備選型時應注意說明.
A.單臺處理風量大于8000m3/h,,必須選用三相四線制風機
B.風機應有獨立的電源開關
管道選型
管道選型:盡量選擇鍍鋅板螺旋制管或不銹鋼管,,強度高,,安裝簡便。
管道截面尺寸選擇:管道截面面積(m2)=主機風量÷36000
主機風量m3/h | 管道截面m2 | 矩形管道(長×寬)m | 圓形管道(直徑)m |
4000 | 0.11 | 0.33×0.33 | 0.38 |
6000 | 0.17 | 0.41×0.41 | 0.46 |
8000 | 0.22 | 0.47×0.47 | 0.52 |
10000 | 0.28 | 0.53×0.53 | 0.58 |
12000 | 0.33 | 0.58×0.58 | 0.65 |
16000 | 0.44 | 0.67×0.67 | 0.75 |
20000 | 0.56 | 0.75×0.75 | 0.84 |
